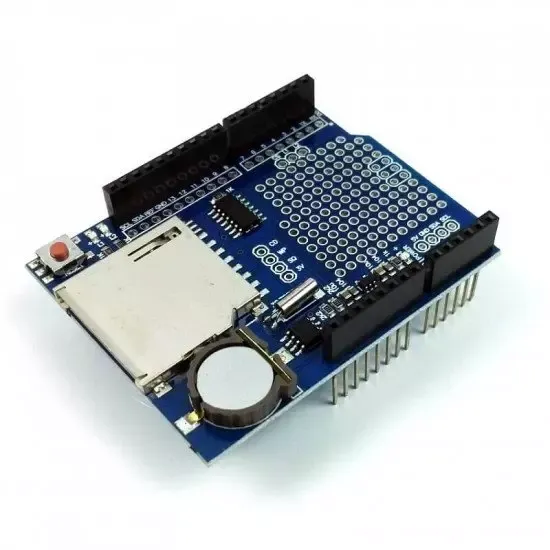

Data Logger shield for Arduino

Description

Ce shield est idéal pour réaliser du stockage de données avec une carte Arduino. Il peut être utilisé pour stocker des données sur une carte SD pré-formatée en FAT16 ou en FAT32. Le shield dispose eaglement d'un circuit RTC pour pouvoir dater facilement les informations.

Ce shield est vendu sans la carte Arduino ( obligatoire pour pouvoir utiliser ce shield ), sans la carte SD, ni la batterie pour le circuit RTC. Le shield est vendu avec tous les composants soudés et testé, cependant les connecteurs strip sont fournis mais non soudé. Cela peut être réalisé facilement par un débutant en moins de 15 minutes.

Caractéristques

• L'interface SD fonctionne avec le formatage en FAT16 et FAT32, une adaptation des signaux en 3,3V est présente pour protéger la carte SD.
• Le circuit RTC permet de conserver la date et l'heure même quand la carte Arduino n'est pas alimentée.
• La librairie pour la carte SD et pour le circuit RTC permettent une prise en main très rapide.
• Une zone de prototyage est présente sur le shield.
• Un régulateur de tenson 3,3V est present sur le shield pour alimenter la carte SD.
• Compatible des cartes Arduino Arduino UNO, Duemilanove, Diecimila, Leonardo our ADK/Mega R3 ou supérieur.
• Dimensions (assemblée) : 70mm x 53mm x 17mm (2.7in x 2in x 0.65in)
• SD Card dépasse de 10mm (0.4in) quand elle est insérée
• Poids : 22g/0.8oz
• Ce shield utilise l'adresse I2C 7-bit address 0x68.
