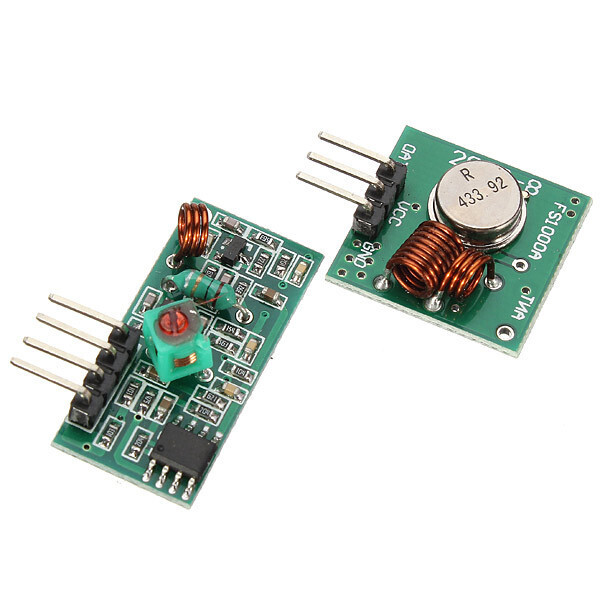

Modules RF 433 MHZ Émetteur et Récepteur

Description

Modules RF utilisé principalement dans la transmition de donnée sans fil entre deux micro-contrôleur. Le montage classique ets basé sur ce principe : MCU -> Encodeur -> Emetteur ------ Recpeteur-> Decodeur -> MCU.

L'encodeur PT2272 et le decodeur PT2262 sont optionnels mais il permettent d'éviter les confilt en cas d'utilsation de plusieurs mudules RF.

Caractéristiques

• Frequence: 433Mhz.
  Modulation: ASK
  Niveau de sortie Recpteur : High - 1/2 Vcc, Low - 0.7v
  Alimentation de l'emetteur : 3-12V (Plus de tension = Plus de puissance d'emission)
  Portée radio (alimenté en 5V): 40m à l'intérieur, et 100m en extérieur

Documentation

Documentation du module : 433Mhz_RF_link_kit

Librairie Arduino : rc-switch
