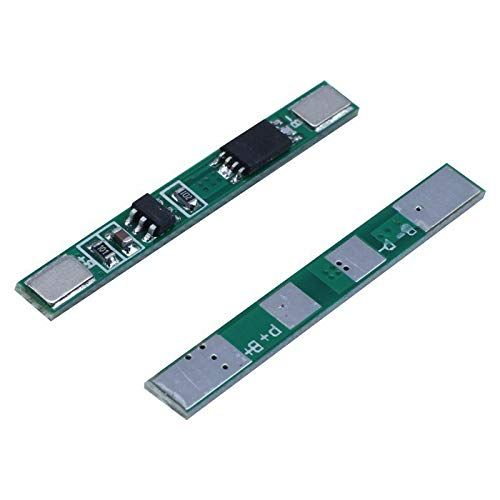

Carte de protection BMS 1S 3.7V 4A pour batterie lithium 18650

La carte de protection BMS 1S 3.7V 4A est un circuit électronique conçu pour protéger les batteries lithium-ion ou lithium-polymère (par ex. type 18650) lorsqu’elles sont utilisées en configuration 1S (une seule cellule, tension nominale 3,7 V).

✨ Ses fonctions principales :

• 🔋 Protection contre la surcharge : coupe la charge quand la tension dépasse généralement ~4,25 V.
• 🔋 Protection contre la décharge profonde : interrompt la décharge quand la tension descend trop bas (souvent ~2,5 V).
• ⚡ Protection contre les surintensités / courts-circuits : limite le courant max (ici ~4 A).
• 🔌 Équilibrage cellulaire (selon modèle) : certains BMS pour 1S intègrent une fonction de balance, mais la plupart non, car il n’y a qu’une cellule.

Caractéristiques typiques :

• Tension nominale : 3,7 V (Li-ion/LiPo 1 cellule)
• Courant de charge/décharge max : 4A
• Dimensions: 30,1mm x 3,6mm x 2mm

📐 Instructions de câblage

• • B+ → pour le pôle positif de la batterie
  • B- → pour le pôle négatif de la batterie
  • P+ → pour la sortie positive de l’alimentation et du consommateur
  • P- → pour la sortie négative de l’alimentation et du consommateu
