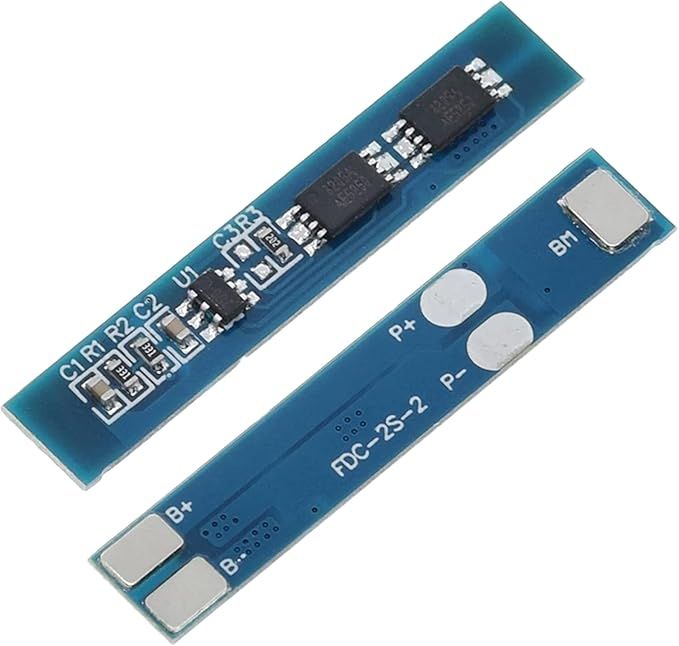

Carte de protection BMS 2S 7.4V 3A pour batterie lithium 18650

La carte de protection BMS 2S 7.4V est un circuit électronique conçu pour protéger les batteries lithium-ion ou lithium-polymère (type 18650) en configuration 2S (deux cellules en série, tension nominale 7,4 V).
Elle assure la sécurité de vos batteries et prolonge leur durée de vie en évitant les surtensions, décharges excessives et surintensités.

✨ Fonctions principales

• 🔋 Protection contre la surcharge
• 🔋 Protection contre la décharge excessive
• ⚡ Protection contre les surintensités
• ⚡ Protection contre les courts-circuits

🔧 Caractéristiques techniques

• Dimensions: 36 × 6 × 1 mm
• Tension de détection de surcharge : 4,25 – 4,35 V ± 0,05 V (par cellule)
• Tension de détection de décharge : 2,3 – 3,0 V ± 0,05 V (par cellule)
• Courant de fonctionnement maximal : 3 A
• Courant transitoire : 5 A
• Température de fonctionnement : -40 °C à +50 °C
• Résistance interne : < 45 mΩ

📐 Instructions de câblage

• B+ → Batterie V+ (positif)
• B- → Batterie V- (négatif)
• MB → Connexion entre les deux cellules (point milieu)
• P+ → Sortie / charge V+
• P- → Sortie / charge V-
